Биполярные транзисторы NPN и PNP


Существует два типа биполярных транзисторов: NPN и PNP. Различное использование полупроводников означает, что эти транзисторы «работают наоборот».

Тип NPN начнет проводить, когда мы подадим положительное напряжение на эмиттер к базе, то есть при стандартном подключении к базе мы дадим высокий потенциал (плюс от батареи),
Тип PNP начнет проводить, когда мы прикладываем отрицательное напряжение к базе на эмиттер, то есть при стандартном подключении к базе мы даем низкий потенциал (масса, минус от батареи).
Мы интерпретируем, что использование транзисторов PNP ток активирует низкий потенциал.

Каждый из типов транзисторов имеет разные символы на диаграммах. В NPN- транзисторах стрелка на эмиттере направлена ​​за пределы системы, а в случае PNP — внутрь символа. Эта стрелка указывает направление, в котором ток течет между эмиттером и основанием. Приобрести транзистор pnp в Украине онлайн.

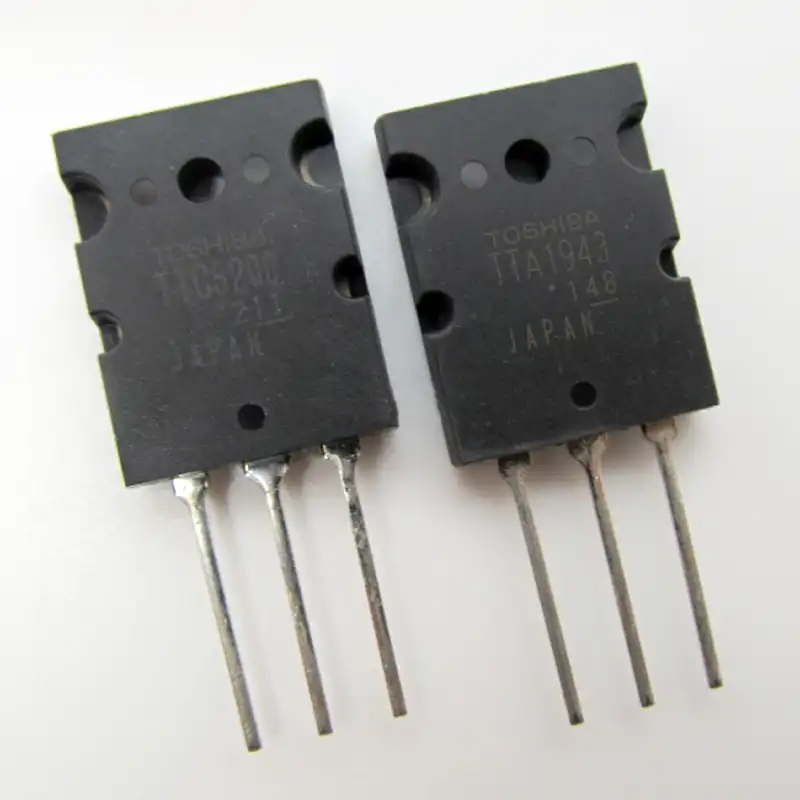

Картинки по запросу транзисторы PNP

Транзисторы — действительно широкая тема, здесь будет обсуждаться только их основная работа. Мы начнем с системы, которая будет использовать транзистор в качестве ключа для управления светодиодным освещением. Таким образом, контролируя ток базы, мы сможем включать и выключать диод, подключенный к транзистору.

Использование NPN и PNP транзисторов
Практические различия между NPN и PNP. Независимо от типа транзистора, который мы используем для обеспечения высокого тока (эмиттер-коллектор) для его работы, мы должны «замкнуть» схему база-эмиттер.

В NPN-транзисторах эмиттер подключен к заземлению системы (GND), поэтому база должна быть подключена (через ограничитель тока) к положительной батарее (VCC).
Однако в случае PNP излучатель подключен к VCC, поэтому база должна быть подключена (через резистор) к заземлению системы (GND).
Ток, протекающий через базу, обычно ограничен в таких системах резистором 10 кОм!
Другими словами, мы можем «активировать» высокий ток через резистор:

масса системы (GND) для PNP,
положительный источник питания (VCC) для NPN.
На практике схемы управления диодами через транзистор могут выглядеть следующим образом — конечно, диод — только пример . Обычно вместо светодиодов подключаются элементы, которые потребляют большой ток (например, двигатели, реле). Светодиоды здесь используются только для удобства демонстрации этой темы.

Главное помнить разницу между вышеперечисленными системами. Один из них позволяет включить ток, используя «положительную шину питания», а другой — «отрицательную шину питания». Это чрезвычайно удобно и полезно при использовании цифровых схем, которые могут отображать одно из этих состояний на своих выходах.
